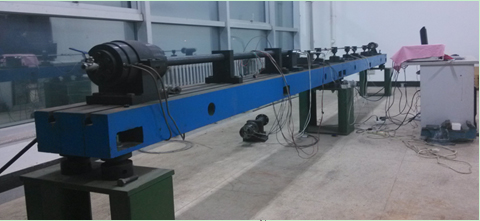

分离式霍普金森压杆装置

霍普金森压杆装置（Split Hopkinson Pressure Bar，SHPB）由机械部分和测量部分组成。主要测试金属材料或非金属材料在动态加载高应变速率（102~104S-1）变形条件下的力学行为及微观组织响应。

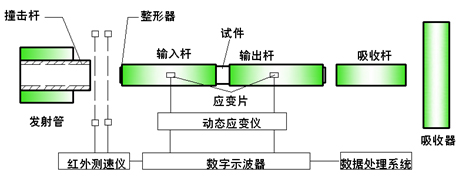

机械部分：发射装置，入射杆，透射杆和吸收杆
测量部分：动态应变仪，数字示波器，红外线测速仪，数据处理系统。
应变片分别贴在入射杆和透射杆的中间，与示波器相连。
工作原理：由气室产生的压力驱动子弹撞击杆的一端，在入射杆上产生应力波并在杆内传播，当波在不同介质中传播时，一部分会被反射回来形成反射波，另一部分则加载在试样上，使试样发生变形后进入透射杆后形成透射波。利用入射杆和透射杆上的应变片记录下入射波、反射波和透射波的信号，然后通过动态应变仪传给波形存储器，最终存入计算机进行数据处理。
